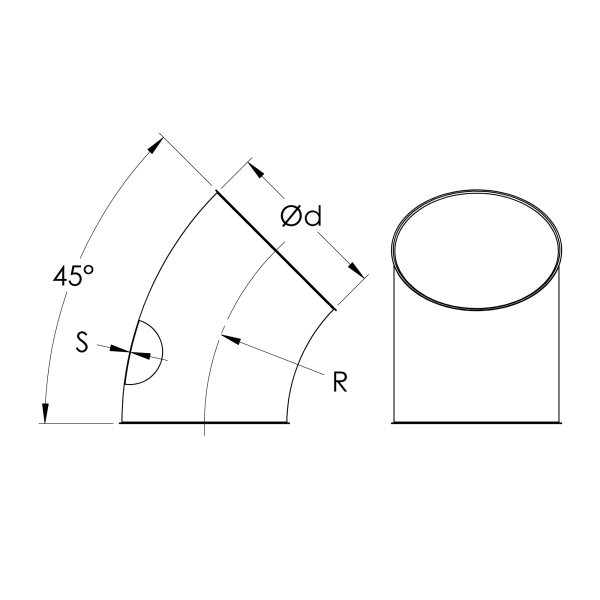

Cút dập được tạo thành từ hai nửa định hình trước và được hàn điểm dọc thân với nhau, dùng cho các hệ thống áp suất âm và không áp. Cút ghép múi được cấu tạo từ các đoạn hàn lăn được ghép mí (lock-formed) với nhau, dùng cho các hệ thống áp suất âm và không áp. Từ đường kính Ø 225 mm trở lên, các đoạn trung gian là 15°. Được khuyến nghị sử dụng trong các hệ thống lắp đặt áp suất âm. Các loại cút này thích hợp để vận chuyển vật liệu thải như bụi và dăm bào, cũng như vận chuyển ngũ cốc và các loại tương tự.
| Diameter | Radius | Thickness | Item ID | Edge | Segments |
|---|---|---|---|---|---|
| Ød, mm | R, mm | s, mm | |||
| 80 | R=1,5D | 1 | AABA000057 | fb | |
| 100 | R=1,5D | 1 | AABA000058 | fb | |
| 120 | R=1,5D | 1 | AABA000059 | fb | |
| 125 | R=1,5D | 1 | AABA000145 | fb | |
| 140 | R=1,5D | 1 | AABA000060 | fb | |
| 150 | R=1,5D | 1 | AABA000061 | fb | |
| 160 | R=1,5D | 1 | AABA000062 | fb | |
| 180 | R=1,5D | 1 | AABA000063 | fb | |
| 200 | R=1,5D | 1 | AABA000064 | fb | |
| 225 | R=1,5D | 1 | AABA000065 | fb | |
| 250 | R=1,5D | 1 | AABA000066 | fb | |
| 275 | R=1,5D | 1 | AABA000067 | fb | |
| 280 | R=1,5D | 0.88 | AABA000146 | fb | 3 |
| 300 | R=1,5D | 1 | AABA000068 | fb | |
| 315 | R=1,5D | 0.88 | AABA000069 | fb | 3 |
| 350 | R=1,5D | 0.88 | AABA000070 | fb | 3 |
| 400 | R=1,5D | 0.88 | AABA000071 | fb | 3 |
| 450 | R=1,5D | 0.88 | AABA000072 | fb | 4 |
| 500 | R=1,5D | 0.88 | AABA000073 | fb | 4 |
| 550 | R=1,5D | 0.88 | AABA000074 | fb | 4 |
| 600 | R=1,5D | 0.88 | AABA000075 | fb | 4 |
| 630 | R=1,5D | 0.88 | AABA000076 | fb | 4 |
| 650 | R=1,5D | 0.88 | AABA000077 | fb | 4 |
| 700 | R=1,5D | 0.88 | AABA000165 | fb | 4 |
| 750 | R=1,5D | 0.88 | AABA000166 | fb | 4 |
| 800 | R=1,5D | 0.88 | AABA000167 | fb | 4 |
| 850 | R=1,5D | 0.88 | AABA000168 | fb | 4 |
| 900 | R=1,5D | 0.88 | AABA000169 | fb | 4 |
| 950 | R=1,5D | 0.88 | AABA000170 | fb | 4 |
| 1,000 | R=1,5D | 1 | AABA000171 | fb | 4 |
| 315 | R=1,5D | 0.88 | AABA000204 | L.fl | 3 |
| 350 | R=1,5D | 0.88 | AABA000205 | L.fl | 3 |
| 400 | R=1,5D | 0.88 | AABA000206 | L.fl | 3 |
| 450 | R=1,5D | 0.88 | AABA000207 | L.fl | 4 |
| 500 | R=1,5D | 0.88 | AABA000208 | L.fl | 4 |
| 550 | R=1,5D | 0.88 | AABA000209 | L.fl | 4 |
| 600 | R=1,5D | 0.88 | AABA000210 | L.fl | 4 |
| 630 | R=1,5D | 0.88 | AABA000211 | L.fl | 4 |
| 650 | R=1,5D | 0.88 | AABA000212 | L.fl | 4 |
| 700 | R=1,5D | 0.88 | AABA000078 | L.fl | 4 |
| 750 | R=1,5D | 0.88 | AABA000079 | L.fl | 4 |
| 800 | R=1,5D | 0.88 | AABA000080 | L.fl | 4 |
| 850 | R=1,5D | 0.88 | AABA000081 | L.fl | 4 |
| 900 | R=1,5D | 0.88 | AABA000082 | L.fl | 4 |
| 950 | R=1,5D | 0.88 | AABA000083 | L.fl | 4 |
| 1,000 | R=1,5D | 1 | AABA000084 | L.fl | 4 |
| Diameter | Radius | Thickness | Item ID | Edge | Segments |
|---|---|---|---|---|---|
| Ød, mm | R, mm | s, mm | |||
| 80 | R=1,5D | 0.80 | ABBA000033 | fb | |
| 100 | R=1,5D | 0.80 | ABBA000034 | fb | |
| 120 | R=1,5D | 0.80 | ABBA000035 | fb | |
| 140 | R=1,5D | 0.60 | ABBA000036 | fb | 3 |
| 150 | R=1,5D | 0.60 | ABBA000037 | fb | 3 |
| 160 | R=1,5D | 0.60 | ABBA000038 | fb | 3 |
| 180 | R=1,5D | 0.60 | ABBA000039 | fb | 3 |
| 200 | R=1,5D | 0.60 | ABBA000040 | fb | 3 |
| 225 | R=1,5D | 0.60 | ABBA000041 | fb | 3 |
| 250 | R=1,5D | 0.60 | ABBA000042 | fb | 3 |
| 275 | R=1,5D | 0.80 | ABBA000043 | fb | 3 |
| 280 | R=1,5D | 0.80 | ABBA000084 | fb | 3 |
| 300 | R=1,5D | 0.80 | ABBA000044 | fb | 3 |
| 315 | R=1,5D | 0.80 | ABBA000045 | fb | 3 |
| 350 | R=1,5D | 0.80 | ABBA000046 | fb | 3 |
| 400 | R=1,5D | 0.80 | ABBA000047 | fb | 3 |
| 450 | R=1,5D | 0.80 | ABBA000048 | fb | 4 |
| 500 | R=1,5D | 0.80 | ABBA000049 | fb | 4 |
