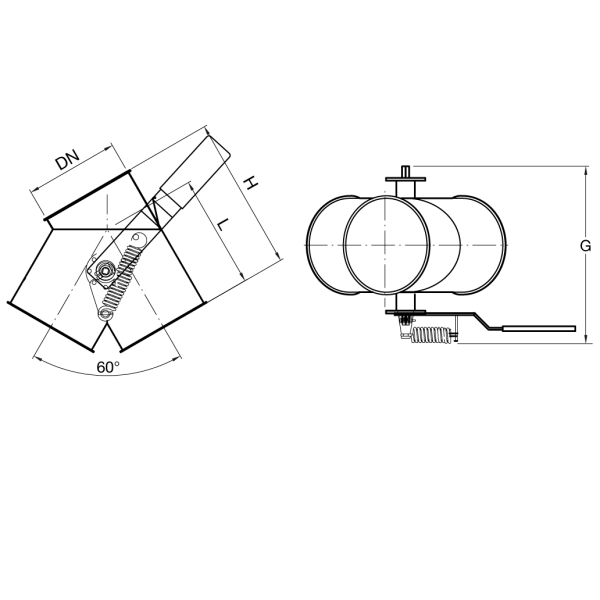

Van chia dòng điều khiển tay bất đối xứng 60° loại dày

Name: Van chia dòng điều khiển tay bất đối xứng 60° loại dày - Formula Air
SKU: BAHH143 - VI

Van chia dòng tròn nhánh (branch diverter) điều khiển tay hàn kín hoàn toàn với vành trong dùng cho vận chuyển vật liệu rời đến silo, container và các loại tương tự. Việc đổi hướng dòng vật liệu được thực hiện bằng cách di chuyển tay gạt từ trái sang phải. Nó được giữ cố định tại vị trí nhờ lò xo. Tấm chặn bên trong được gắn trên hai vòng bi để vận hành êm ái. Các van chia dòng này được thiết kế để sử dụng cho vật liệu rơi tự do và vận chuyển khí động nhẹ (ví dụ: dăm gỗ, polystyrene, v.v.) trong đường ống thẳng đứng và có sẵn loại có hoặc không có gioăng silicone ở phiên bản phải hoặc trái (cần ghi rõ khi đặt hàng).

Dòng sản phẩm

Diameter	Diameter 2	Diameter 3	Length	Thickness	Item ID	Edge	Execution
Ød, mm	Ød, mm	Ød, mm	L, mm	s, mm
100	100	100	175	2	BAHH000002	fb	Right
100	100	100	175	2	BAHH000017	fb	Left
120	120	120	215	2	BAHH000003	fb	Right
120	120	120	215	2	BAHH000018	fb	Left
150	150	150	255	2	BAHH000004	fb	Right
150	150	150	255	3	BAHH000010	fb	Right
150	150	150	255	2	BAHH000019	fb	Left
150	150	150	255	3	BAHH000025	fb	Left
175	175	175	315	2	BAHH000005	fb	Right
175	175	175	315	3	BAHH000011	fb	Right
175	175	175	315	2	BAHH000020	fb	Left
175	175	175	315	3	BAHH000026	fb	Left
200	200	200	330	2	BAHH000006	fb	Right
200	200	200	330	3	BAHH000012	fb	Right
200	200	200	330	2	BAHH000021	fb	Left
200	200	200	330	3	BAHH000027	fb	Left
250	250	250	425	2	BAHH000007	fb	Right
250	250	250	425	3	BAHH000013	fb	Right
250	250	250	425	2	BAHH000022	fb	Left
250	250	250	425	3	BAHH000028	fb	Left
300	300	300	500	2	BAHH000008	fb	Right
300	300	300	500	3	BAHH000014	fb	Right
300	300	300	500	2	BAHH000023	fb	Left
300	300	300	500	3	BAHH000029	fb	Left
350	350	350	600	2	BAHH000009	fb	Right
350	350	350	600	3	BAHH000015	fb	Right
350	350	350	600	2	BAHH000024	fb	Left
350	350	350	600	3	BAHH000030	fb	Left

Diameter	Diameter 2	Diameter 3	Length	Thickness	Item ID	Edge	Execution
Ød, mm	Ød, mm	Ød, mm	L, mm	s, mm
100	100	100	175	2.00	BDHH000002	fb	Right
100	100	100	175	2.00	BDHH000011	fb	Left
120	120	120	215	2.00	BDHH000003	fb	Right
120	120	120	215	2.00	BDHH000012	fb	Left
150	150	150	255	2.00	BDHH000004	fb	Right
150	150	150	255	2.00	BDHH000013	fb	Left
175	175	175	315	2.00	BDHH000005	fb	Right
175	175	175	315	2.00	BDHH000014	fb	Left
200	200	200	330	2.00	BDHH000006	fb	Right
200	200	200	330	2.00	BDHH000015	fb	Left
250	250	250	425	2.00	BDHH000007	fb	Right
250	250	250	425	2.00	BDHH000016	fb	Left
300	300	300	500	2.00	BDHH000008	fb	Right
300	300	300	500	2.00	BDHH000017	fb	Left
350	350	350	600	2.00	BDHH000009	fb	Right
350	350	350	600	2.00	BDHH000018	fb	Left

Diameter	Diameter 2	Diameter 3	Length	Thickness	Item ID	Edge	Execution
Ød, mm	Ød, mm	Ød, mm	L, mm	s, mm
100	100	100	175	2.00	BBHH000002	fb	Right
100	100	100	175	2.00	BBHH000011	fb	Left
120	120	120	215	2.00	BBHH000003	fb	Right
120	120	120	215	2.00	BBHH000012	fb	Left
150	150	150	255	2.00	BBHH000004	fb	Right
150	150	150	255	2.00	BBHH000013	fb	Left
175	175	175	315	2.00	BBHH000005	fb	Right
175	175	175	315	2.00	BBHH000014	fb	Left
200	200	200	330	2.00	BBHH000006	fb	Right
200	200	200	330	2.00	BBHH000015	fb	Left
250	250	250	425	2.00	BBHH000007	fb	Right
250	250	250	425	2.00	BBHH000016	fb	Left
300	300	300	500	2.00	BBHH000008	fb	Right
300	300	300	500	2.00	BBHH000017	fb	Left
350	350	350	600	2.00	BBHH000009	fb	Right
350	350	350	600	2.00	BBHH000018	fb	Left
