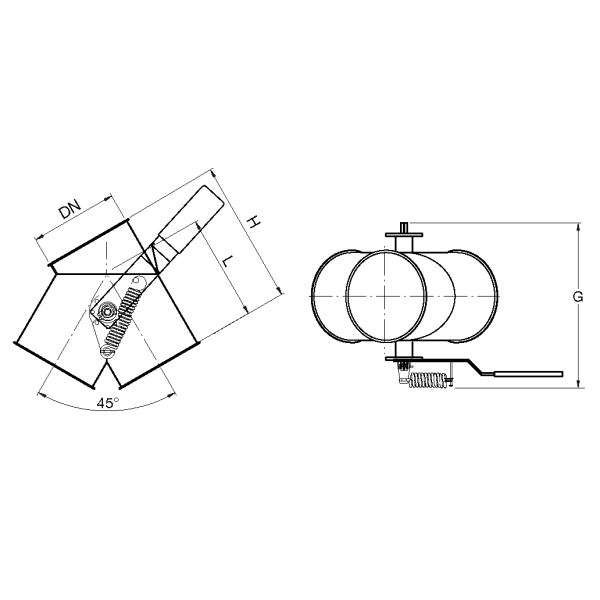

Van chia dòng điều khiển tay bất đối xứng có gioăng 45° loại dày

Name: Van chia dòng điều khiển tay bất đối xứng có gioăng 45° loại dày - Formula Air
SKU: BAHH145 - VI

Van chia dòng tròn nhánh (branch diverter) điều khiển tay hàn kín hoàn toàn với vành trong và gioăng silicone dùng cho vận chuyển vật liệu rời đến silo, container và các loại tương tự. Việc đổi hướng dòng vật liệu được thực hiện bằng cách di chuyển tay gạt từ trái sang phải. Nó được giữ cố định tại vị trí nhờ lò xo. Tấm chặn bên trong được gắn trên hai vòng bi để vận hành êm ái. Các van chia dòng này được thiết kế để sử dụng cho vật liệu rơi tự do và vận chuyển khí động nhẹ (ví dụ: dăm gỗ, polystyrene, v.v.) trong đường ống thẳng đứng ở phiên bản phải hoặc trái (cần ghi rõ khi đặt hàng).

Dòng sản phẩm

Diameter	Diameter 2	Diameter 3	Length	Thickness	Item ID	Edge	Execution
Ød, mm	Ød, mm	Ød, mm	L, mm	s, mm
100	100	100	226	2	BAHH000063	fb	Left
100	100	100	226	2	BAHH000079	fb	Right
120	120	120	273	2	BAHH000064	fb	Left
120	120	120	273	2	BAHH000080	fb	Right
150	150	150	321	2	BAHH000065	fb	Left
150	150	150	321	3	BAHH000072	fb	Left
150	150	150	321	2	BAHH000081	fb	Right
150	150	150	321	3	BAHH000088	fb	Right
175	175	175	367	2	BAHH000066	fb	Left
175	175	175	367	3	BAHH000073	fb	Left
175	175	175	367	2	BAHH000082	fb	Right
175	175	175	367	3	BAHH000089	fb	Right
200	200	200	412	2	BAHH000067	fb	Left
200	200	200	412	3	BAHH000074	fb	Left
200	200	200	412	2	BAHH000083	fb	Right
200	200	200	412	3	BAHH000090	fb	Right
250	250	250	501	2	BAHH000068	fb	Left
250	250	250	501	3	BAHH000075	fb	Left
250	250	250	501	2	BAHH000084	fb	Right
250	250	250	501	3	BAHH000091	fb	Right
300	300	300	590	2	BAHH000069	fb	Left
300	300	300	590	3	BAHH000076	fb	Left
300	300	300	590	2	BAHH000085	fb	Right
300	300	300	590	3	BAHH000092	fb	Right
350	350	350	705	2	BAHH000070	fb	Left
350	350	350	705	3	BAHH000077	fb	Left
350	350	350	705	2	BAHH000086	fb	Right
350	350	350	705	3	BAHH000093	fb	Right
400	400	400	850	2	BAHH000071	fb	Left
400	400	400	850	3	BAHH000078	fb	Left
400	400	400	850	2	BAHH000087	fb	Right
400	400	400	850	3	BAHH000094	fb	Right

Diameter	Diameter 2	Diameter 3	Length	Thickness	Item ID	Edge	Execution
Ød, mm	Ød, mm	Ød, mm	L, mm	s, mm
100	100	100	226	2.00	BDHH000037	fb	Left
100	100	100	226	2.00	BDHH000046	fb	Right
120	120	120	273	2.00	BDHH000038	fb	Left
120	120	120	273	2.00	BDHH000047	fb	Right
150	150	150	321	2.00	BDHH000039	fb	Left
150	150	150	321	2.00	BDHH000048	fb	Right
175	175	175	367	2.00	BDHH000040	fb	Left
175	175	175	367	2.00	BDHH000049	fb	Right
200	200	200	412	2.00	BDHH000041	fb	Left
200	200	200	412	2.00	BDHH000050	fb	Right
250	250	250	501	2.00	BDHH000042	fb	Left
250	250	250	501	2.00	BDHH000051	fb	Right
300	300	300	590	2.00	BDHH000043	fb	Left
300	300	300	590	2.00	BDHH000052	fb	Right

Diameter	Diameter 2	Diameter 3	Length	Thickness	Item ID	Edge	Execution
Ød, mm	Ød, mm	Ød, mm	L, mm	s, mm
100	100	100	226	2.00	BBHH000037	fb	Left
100	100	100	226	2.00	BBHH000046	fb	Right
120	120	120	273	2.00	BBHH000038	fb	Left
120	120	120	273	2.00	BBHH000047	fb	Right
150	150	150	321	2.00	BBHH000039	fb	Left
150	150	150	321	2.00	BBHH000048	fb	Right
175	175	175	367	2.00	BBHH000040	fb	Left
175	175	175	367	2.00	BBHH000049	fb	Right
200	200	200	412	2.00	BBHH000041	fb	Left
200	200	200	412	2.00	BBHH000050	fb	Right
250	250	250	501	2.00	BBHH000042	fb	Left
250	250	250	501	2.00	BBHH000051	fb	Right
300	300	300	590	2.00	BBHH000043	fb	Left
300	300	300	590	2.00	BBHH000052	fb	Right
350	350	350	705	2.00	BBHH000044	fb	Left
350	350	350	705	2.00	BBHH000053	fb	Right
400	400	400	850	2.00	BBHH000045	fb	Left
400	400	400	850	2.00	BBHH000054	fb	Right
