Chụp xả phản lực

Name: Chụp xả phản lực - Formula Air
SKU: AAGB058 - VI

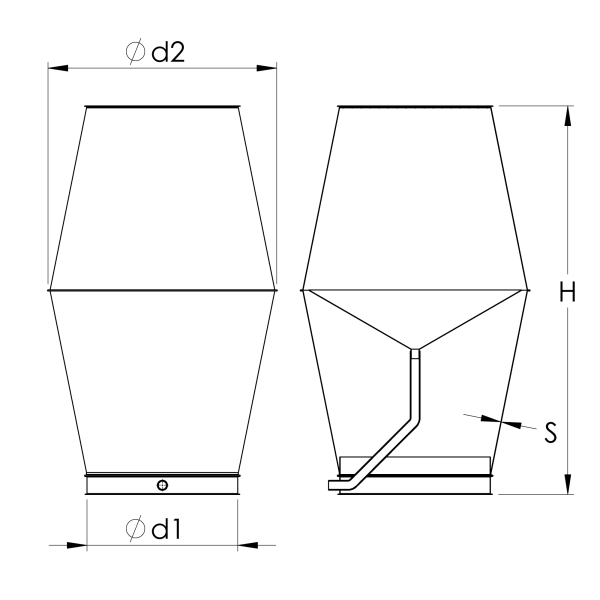

Chụp xả phản lực tiêu chuẩn được hàn điểm và bao gồm 2 hình nón được ghép lại với nhau, bên trong có nón trong với đường thoát nước mưa (ống đồng cứng). Phía đầu ra được trang bị lưới chắn chim. Do đầu ra thẳng đứng nên có ít lực cản hơn và nón trong tạo ra lưu lượng thoát cao hơn so với chụp che mưa.

Dòng sản phẩm

Diameter	Diameter 2	Height	Thickness	Item ID	Edge
Ød, mm	Ød, mm	h, mm	s, mm
100	165	370	0.88	AAGB000001	fb
120	185	425	0.88	AAGB000002	fb
125	185	425	0.88	AAGB000028	fb
140	215	465	0.88	AAGB000003	fb
150	230	490	0.88	AAGB000004	fb
160	245	510	0.88	AAGB000005	fb
180	275	545	0.88	AAGB000006	fb
200	305	590	0.88	AAGB000007	fb
225	345	635	0.88	AAGB000008	fb
250	380	690	0.88	AAGB000009	fb
275	420	740	0.88	AAGB000010	fb
280	420	740	0.88	AAGB000029	fb
300	460	790	0.88	AAGB000011	fb
315	480	820	0.88	AAGB000012	fb
350	535	936	0.88	AAGB000013	fb
400	610	1,036	0.88	AAGB000014	fb
450	690	1,136	0.88	AAGB000015	fb
500	765	1,244	0.88	AAGB000016	fb
550	840	1,350	0.88	AAGB000017	fb
600	915	1,450	0.88	AAGB000018	fb
630	960	1,540	0.88	AAGB000019	fb
650	990	1,540	0.88	AAGB000020	fb
700	1,070	1,658	1.25	AAGB000030	fb
750	1,145	1,746	1.25	AAGB000031	fb
800	1,220	1,695	1.25	AAGB000032	fb
850	1,295	1,795	1.25	AAGB000033	fb
900	1,375	1,950	1.25	AAGB000034	fb
950	1,450	1,975	1.25	AAGB000035	fb
1,000	1,525	2,120	1.25	AAGB000036	fb
700	1,070	1,658	0.88	AAGB000021	L.fl
750	1,145	1,746	1.25	AAGB000022	L.fl
800	1,220	1,695	1.25	AAGB000023	L.fl
850	1,295	1,795	1.25	AAGB000024	L.fl
900	1,375	1,950	1.25	AAGB000025	L.fl
950	1,450	1,975	1.25	AAGB000026	L.fl
1,000	1,525	2,120	1.25	AAGB000027	L.fl

Diameter	Diameter 2	Height	Thickness	Item ID	Edge
Ød, mm	Ød, mm	h, mm	s, mm
100	165	370	0.80	ABGB000020	fb
120	185	425	0.80	ABGB000021	fb
125	185	425	0.80	ABGB000022	fb
140	215	465	0.80	ABGB000023	fb
150	230	490	0.80	ABGB000024	fb
160	245	510	0.80	ABGB000025	fb
180	275	545	0.80	ABGB000026	fb
200	305	590	0.80	ABGB000027	fb
225	345	635	0.80	ABGB000028	fb
250	380	690	0.80	ABGB000029	fb
275	420	740	0.80	ABGB000030	fb
280	425	740	0.80	ABGB000031	fb
300	460	790	0.80	ABGB000032	fb
315	480	820	0.80	ABGB000033	fb
350	535	936	0.80	ABGB000034	fb
400	610	1,036	0.80	ABGB000035	fb
450	690	1,136	0.80	ABGB000036	fb
500	765	1,244	0.80	ABGB000037	fb
