Nhánh loại dày chữ Y 30° loại dày

Name: Nhánh loại dày chữ Y 30° loại dày - Formula Air
SKU: BACE098 - VI

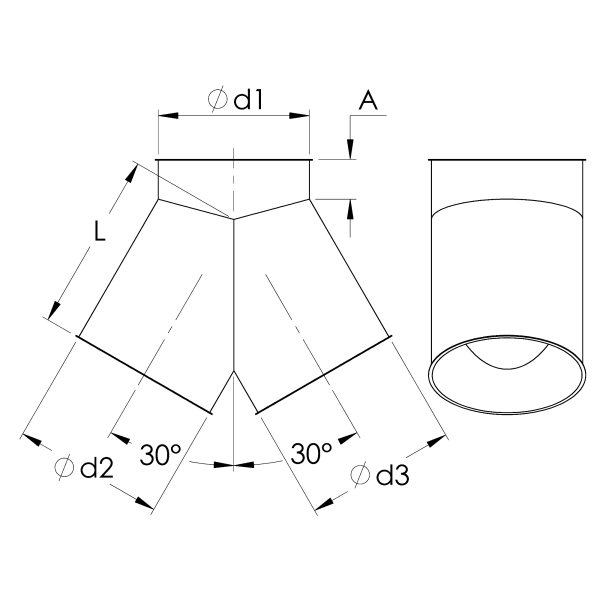

Nhánh chữ Y hình trụ hàn kín hoàn toàn ở góc 2 x 30º với ba đường kính bằng nhau hoặc hình côn với hai đường kính khác nhau. Các nhánh chữ Y này thích hợp để vận chuyển vật liệu thải như bụi và dăm bào, cũng như vận chuyển ngũ cốc và các loại tương tự.

Dòng sản phẩm

Diameter	Diameter 2	Diameter 3	Length	Thickness	Item ID	Edge
Ød, mm	Ød, mm	Ød, mm	L, mm	s, mm
80	80	80	120	1.5	BACE000058	fb
100	80	80	130	1.5	BACE000059	fb
100	100	100	120	1.5	BACE000060	fb
100	100	100	120	2	BACE000095	fb
120	100	100	150	1.5	BACE000061	fb
120	120	120	150	1.5	BACE000062	fb
120	100	100	150	2	BACE000096	fb
120	120	120	150	2	BACE000097	fb
140	100	100	150	1.5	BACE000063	fb
140	140	140	165	1.5	BACE000064	fb
140	100	100	150	2	BACE000098	fb
140	140	140	165	2	BACE000099	fb
150	100	100	170	1.5	BACE000065	fb
150	120	120	170	1.5	BACE000066	fb
150	150	150	175	1.5	BACE000067	fb
150	100	100	170	2	BACE000100	fb
150	120	120	170	2	BACE000101	fb
150	150	150	175	2	BACE000102	fb
150	150	150	175	3	BACE000130	fb
160	120	120	170	1.5	BACE000068	fb
160	160	160	195	1.5	BACE000069	fb
160	120	120	170	2	BACE000103	fb
160	160	160	195	2	BACE000104	fb
175	120	120	200	1.5	BACE000070	fb
175	150	150	200	1.5	BACE000071	fb
175	175	175	210	1.5	BACE000072	fb
175	120	120	200	2	BACE000105	fb
175	150	150	200	2	BACE000106	fb
175	175	175	210	2	BACE000107	fb
175	150	150	200	3	BACE000131	fb
175	175	175	210	3	BACE000132	fb
200	140	140	200	1.5	BACE000073	fb
200	150	150	200	1.5	BACE000074	fb
200	160	160	200	1.5	BACE000075	fb
200	200	200	240	1.5	BACE000076	fb
200	140	140	200	2	BACE000108	fb
200	150	150	200	2	BACE000109	fb
200	160	160	200	2	BACE000110	fb
200	200	200	240	2	BACE000111	fb
200	150	150	200	3	BACE000133	fb
200	200	200	240	3	BACE000134	fb
224	140	140	200	1.5	BACE000077	fb
224	150	150	220	1.5	BACE000078	fb
224	224	224	275	1.5	BACE000079	fb
224	140	140	200	2	BACE000112	fb
224	150	150	220	2	BACE000113	fb
224	224	224	275	2	BACE000114	fb
224	150	150	220	3	BACE000135	fb
224	224	224	275	3	BACE000136	fb
250	160	160	230	1.5	BACE000080	fb
250	200	200	250	1.5	BACE000081	fb
250	250	250	300	1.5	BACE000082	fb
250	160	160	230	2	BACE000115	fb
250	200	200	250	2	BACE000116	fb
250	250	250	300	2	BACE000117	fb
250	200	200	250	3	BACE000137	fb
250	250	250	300	3	BACE000138	fb
280	224	224	280	1.5	BACE000083	fb
280	224	224	280	2	BACE000118	fb
280	224	224	280	3	BACE000139	fb
300	224	224	300	1.5	BACE000084	fb
300	250	250	300	1.5	BACE000085	fb
300	300	300	360	1.5	BACE000086	fb
300	224	224	300	2	BACE000119	fb
300	250	250	300	2	BACE000120	fb
300	300	300	360	2	BACE000121	fb
300	224	224	300	3	BACE000140	fb
300	250	250	300	3	BACE000141	fb
300	300	300	360	3	BACE000142	fb
315	280	280	300	1.5	BACE000087	fb
315	280	280	300	2	BACE000122	fb
315	280	280	300	3	BACE000143	fb
350	250	250	300	1.5	BACE000088	fb
350	250	250	300	2	BACE000123	fb
350	250	250	300	3	BACE000144	fb
400	300	300	350	1.5	BACE000089	fb
400	300	300	350	2	BACE000124	fb
400	300	300	350	3	BACE000145	fb
450	350	350	400	1.5	BACE000090	fb
450	350	350	400	2	BACE000125	fb
450	350	350	400	3	BACE000146	fb
500	400	400	500	1.5	BACE000091	fb
500	400	400	500	2	BACE000126	fb
500	400	400	500	3	BACE000147	fb
560	500	500	550	2	BACE000127	fb
560	500	500	550	3	BACE000148	fb
630	560	560	650	2	BACE000129	fb
630	560	560	650	3	BACE000150	fb

Diameter	Diameter 2	Diameter 3	Length	Thickness	Item ID	Edge
Ød, mm	Ød, mm	Ød, mm	L, mm	s, mm
80	80	80	120	1.50	BDCE000022	fb
100	80	80	130	1.50	BDCE000023	fb
100	100	100	120	1.50	BDCE000024	fb
120	100	100	150	1.50	BDCE000025	fb
120	120	120	150	1.50	BDCE000026	fb
140	100	100	150	1.50	BDCE000027	fb
140	140	140	165	1.50	BDCE000028	fb
150	100	100	170	1.50	BDCE000029	fb
150	120	120	170	1.50	BDCE000030	fb
150	150	150	175	1.50	BDCE000031	fb
160	120	120	170	1.50	BDCE000032	fb
160	160	160	195	1.50	BDCE000033	fb
175	120	120	200	1.50	BDCE000034	fb
175	150	150	200	1.50	BDCE000035	fb
175	175	175	210	1.50	BDCE000036	fb
200	140	140	200	1.50	BDCE000037	fb
200	150	150	200	1.50	BDCE000038	fb
200	160	160	200	1.50	BDCE000039	fb
200	200	200	240	1.50	BDCE000040	fb
224	140	140	200	1.50	BDCE000041	fb
224	150	150	220	1.50	BDCE000042	fb
224	224	224	275	1.50	BDCE000043	fb
250	160	160	230	1.50	BDCE000044	fb
250	200	200	250	1.50	BDCE000045	fb
250	250	250	300	1.50	BDCE000046	fb
280	224	224	280	1.50	BDCE000047	fb
300	224	224	300	1.50	BDCE000048	fb
300	250	250	300	1.50	BDCE000049	fb
300	300	300	360	1.50	BDCE000050	fb
315	280	280	300	1.50	BDCE000051	fb
350	250	250	300	1.50	BDCE000052	fb
400	300	300	350	1.50	BDCE000053	fb
450	350	350	400	1.50	BDCE000054	fb
500	400	400	500	1.50	BDCE000055	fb

Diameter	Diameter 2	Diameter 3	Length	Thickness	Item ID	Edge
Ød, mm	Ød, mm	Ød, mm	L, mm	s, mm
80	80	80	120	1.50	BBCE000042	fb
100	80	80	130	1.50	BBCE000043	fb
100	100	100	120	1.50	BBCE000044	fb
100	100	100	120	2.00	BBCE000079	fb
120	100	100	150	1.50	BBCE000045	fb
120	120	120	150	1.50	BBCE000046	fb
120	100	100	150	2.00	BBCE000080	fb
120	120	120	150	2.00	BBCE000081	fb
140	100	100	150	1.50	BBCE000047	fb
140	140	140	165	1.50	BBCE000048	fb
140	100	100	150	2.00	BBCE000082	fb
140	140	140	165	2.00	BBCE000083	fb
150	100	100	170	1.50	BBCE000049	fb
150	120	120	170	1.50	BBCE000050	fb
150	150	150	175	1.50	BBCE000051	fb
150	100	100	170	2.00	BBCE000084	fb
150	120	120	170	2.00	BBCE000085	fb
150	150	150	175	2.00	BBCE000086	fb
160	120	120	170	1.50	BBCE000052	fb
160	160	160	195	1.50	BBCE000053	fb
160	120	120	170	2.00	BBCE000087	fb
160	160	160	195	2.00	BBCE000088	fb
175	120	120	200	1.50	BBCE000054	fb
175	150	150	200	1.50	BBCE000055	fb
175	175	175	210	1.50	BBCE000056	fb
175	120	120	200	2.00	BBCE000089	fb
175	150	150	200	2.00	BBCE000090	fb
175	175	175	210	2.00	BBCE000091	fb
200	140	140	200	1.50	BBCE000057	fb
200	150	150	200	1.50	BBCE000058	fb
200	160	160	200	1.50	BBCE000059	fb
200	200	200	240	1.50	BBCE000060	fb
200	140	140	200	2.00	BBCE000092	fb
200	150	150	200	2.00	BBCE000093	fb
200	160	160	200	2.00	BBCE000094	fb
200	200	200	240	2.00	BBCE000095	fb
224	140	140	200	1.50	BBCE000061	fb
224	150	150	220	1.50	BBCE000062	fb
224	224	224	275	1.50	BBCE000063	fb
224	140	140	200	2.00	BBCE000096	fb
224	150	150	220	2.00	BBCE000097	fb
224	224	224	275	2.00	BBCE000098	fb
250	160	160	230	1.50	BBCE000064	fb
250	200	200	250	1.50	BBCE000065	fb
250	250	250	300	1.50	BBCE000066	fb
250	160	160	230	2.00	BBCE000099	fb
250	200	200	250	2.00	BBCE000100	fb
250	250	250	300	2.00	BBCE000101	fb
280	224	224	280	1.50	BBCE000067	fb
280	224	224	280	2.00	BBCE000102	fb
300	224	224	300	1.50	BBCE000068	fb
300	250	250	300	1.50	BBCE000069	fb
300	300	300	360	1.50	BBCE000070	fb
300	224	224	300	2.00	BBCE000103	fb
300	250	250	300	2.00	BBCE000104	fb
300	300	300	360	2.00	BBCE000105	fb
315	280	280	300	1.50	BBCE000071	fb
315	280	280	300	2.00	BBCE000106	fb
350	250	250	300	1.50	BBCE000072	fb
350	250	250	300	2.00	BBCE000107	fb
400	300	300	350	1.50	BBCE000073	fb
400	300	300	350	2.00	BBCE000108	fb
450	350	350	400	1.50	BBCE000074	fb
450	350	350	400	2.00	BBCE000109	fb
500	400	400	500	1.50	BBCE000075	fb
500	400	400	500	2.00	BBCE000110	fb
560	500	500	550	2.00	BBCE000111	fb
630	560	560	650	2.00	BBCE000113	fb
