Insulated Concentric Reducer

Name: Insulated Concentric Reducer - Formula Air
SKU: EIEA40

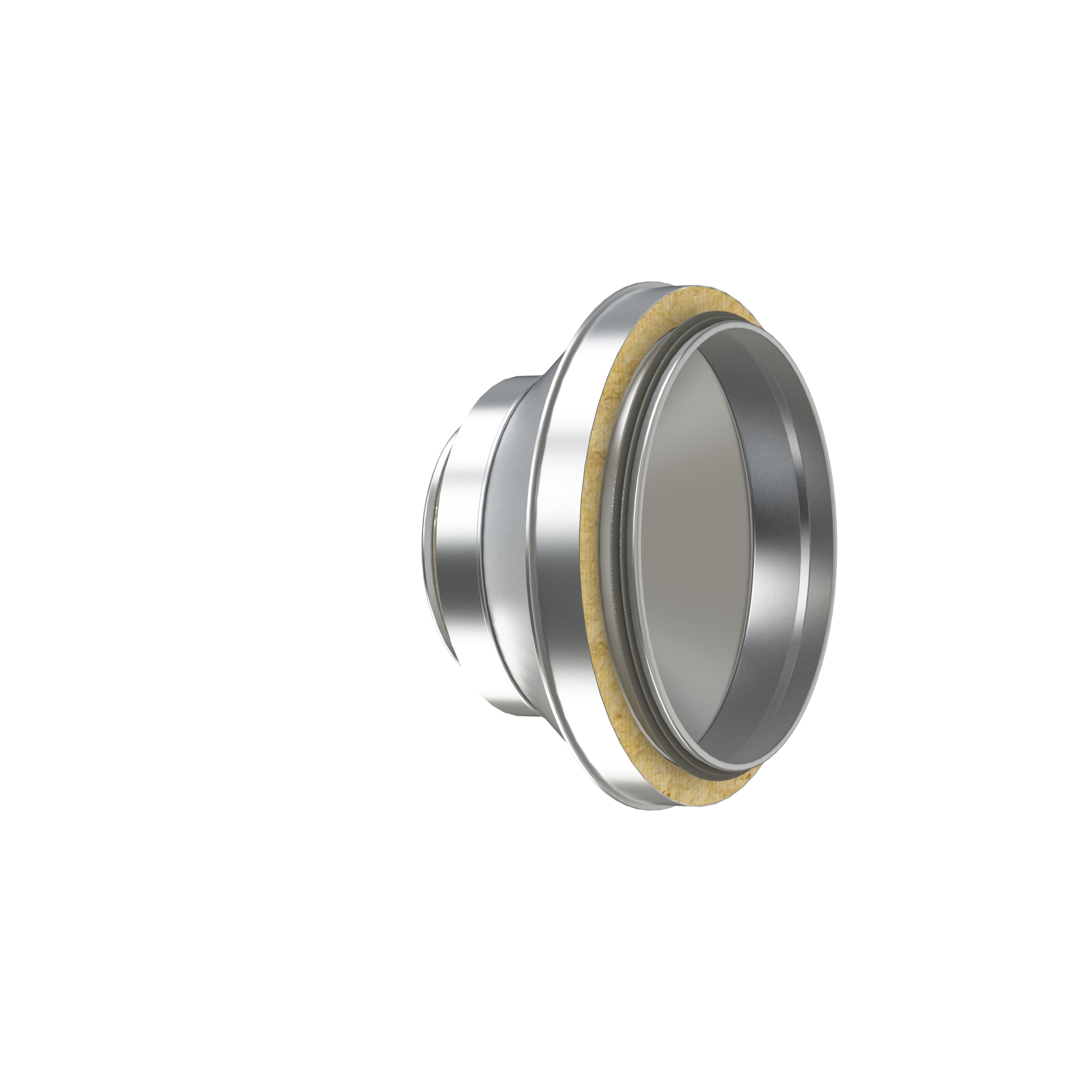

The reducer is double-jacketed and insulated with mineral
wool, and is supplied with rubber seal on the inner dimensions

Product range

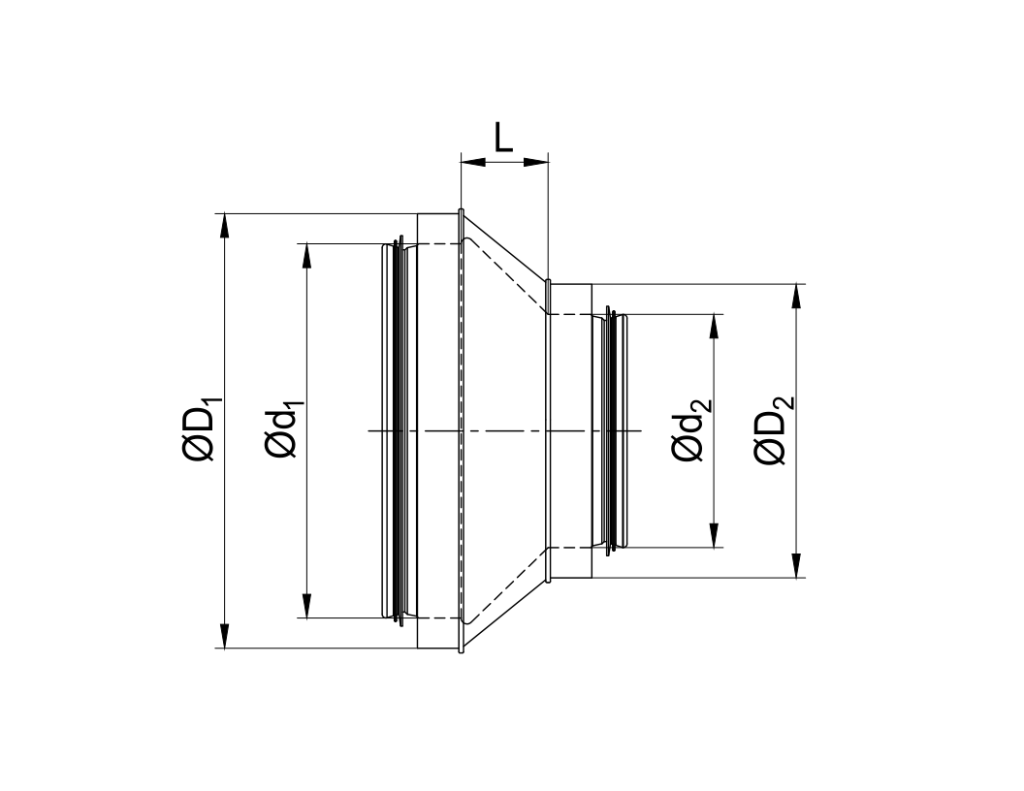

Diameter	Diameter 2	Diameter 3	Diameter 4	Length	Thickness	W	Item ID
d1	d2	D1	D2	L	t	W
100	80	132	112	63	0.5	0.33	EIEA400001
125	80	157	112	75	0.5	0.41	EIEA400002
125	100	157	132	66	0.5	0.4	EIEA400003
160	80	192	112	94	0.6	0.65	EIEA400004
160	100	192	132	85	0.6	0.56	EIEA400005
160	125	192	157	72	0.6	0.57	EIEA400006
180	80	200	112	212	0.6	1.08	EIEA400007
180	100	200	132	185	0.6	1.04	EIEA400008
180	125	200	157	151	0.6	0.97	EIEA400009
180	160	200	192	103	0.6	0.79	EIEA400010
200	80	232	112	240	0.6	1.33	EIEA400011
200	100	232	132	92	0.6	0.76	EIEA400012
200	125	232	157	92	0.6	0.73	EIEA400013
200	160	232	192	78	0.6	0.69	EIEA400014
200	180	232	200	103	0.6	0.91	EIEA400015
224	80	260	112	277	0.6	1.52	EIEA400016
224	100	260	132	245	0.6	1.58	EIEA400017
224	125	260	157	211	0.6	1.47	EIEA400018
224	160	260	192	163	0.6	1.32	EIEA400019
224	180	260	200	135	0.6	1.19	EIEA400020
224	200	260	232	107	0.6	1.07	EIEA400021
250	80	280	112	332	0.6	1.95	EIEA400022
250	100	280	132	301	0.6	2.02	EIEA400023
250	125	280	157	137	0.6	1.36	EIEA400024
250	160	280	192	115	0.6	1.13	EIEA400025
250	180	280	200	191	0.6	1.62	EIEA400026
250	200	280	232	103	0.6	1.08	EIEA400027
250	224	280	260	131	0.6	1.36	EIEA400028
280	80	315	112	379	0.6	2.19	EIEA400029
280	100	315	132	347	0.6	2.26	EIEA400030
280	125	315	157	308	0.6	2.36	EIEA400031
280	160	315	192	260	0.6	2.19	EIEA400032
280	180	315	200	232	0.6	2.06	EIEA400033
280	200	315	232	205	0.6	1.97	EIEA400034
280	224	315	260	172	0.6	1.8	EIEA400035
280	250	315	280	136	0.6	1.76	EIEA400036
300	80	355	112	410	0.6	2.47	EIEA400037
300	100	355	132	379	0.6	2.54	EIEA400038
300	125	355	157	335	0.6	2.72	EIEA400039
300	160	355	192	287	0.6	2.5	EIEA400040
300	180	355	200	260	0.6	2.36	EIEA400041
300	200	355	232	232	0.6	2.28	EIEA400042
300	224	355	260	200	0.6	2.21	EIEA400043
300	250	355	280	164	0.6	2.07	EIEA400044
300	280	355	315	123	0.6	1.89	EIEA400045
315	80	355	112	425	0.6	2.74	EIEA400046
315	100	355	132	394	0.6	2.82	EIEA400047
315	125	355	157	356	0.6	3	EIEA400048
315	160	355	192	308	0.6	2.77	EIEA400049
315	180	355	200	281	0.6	2.61	EIEA400050
315	200	355	232	253	0.6	2.53	EIEA400051
315	224	355	260	220	0.6	2.36	EIEA400052
315	250	355	280	184	0.6	2.31	EIEA400053
315	280	355	315	143	0.6	2.11	EIEA400054
315	300	355	355	116	0.6	1.99	EIEA400055
